SIGMA LITE – Low cost bond tester
SIGMA lite
Low cost bond tester
Bizonyított Sigma teljesítmény
A Sigma lite egy alacsony tulajdonlási költségű kötvénytesztelő, amely a cégével együtt növekszik. Alacsony költségű belépési pontot biztosít a teljesítmény feláldozása nélkül, hogy megfeleljen a jövőbeli igényeknek.
A fejlettebb és automatikus kötéstesztelés érdekében a Sigma Lite egy teljes Sigma bondtesterre bővíthető, amely magasabb specifikációkkal érkezik:
- Érzékelő pontossága és felbontása
- Larger X stage
- Kiváló tengelysebesség
- Kamerák és világítás
- Kettős monitor támogatás

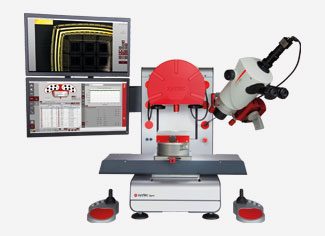

Sigma
A Sigma a legfejlettebb kötéstesztelő. Felépítése moduláris, és játékmódosító automatizálási képességekkel rendelkezik.
Automatizálás
A Sigma moduláris felépítésű, és teljes automatizálási képességekkel rendelkezik. A Revolving Measurement Unit (RMU) legfeljebb 6 érzékelőt tartalmaz, amelyek lehetővé teszik a folyamatos tesztelést. A szoftver látást és mély tanulási technológiát tartalmaz az emberi hibák kiküszöbölésére.
Egyetlen tesztfej
A Sigmát felszerelheti egy fejekkel is nyíró (SMU) vagy Push and Pull (PMU) számára. Minden vizsgálófej a maximális erők és a pontosság tekintetében megegyezik az RMU-val. Nincs szükség a mikroszkóp újraállítására, amikor patront vált. Mindegyikük ugyanazon a vizsgálati ponton osztozik.
Teljes automatizálás
Kiküszöböli az emberi hibákat és gyártási költséget takarít meg.
Loading
Kezelők
A robotkezelés biztosítja a biztonságos be- és kirakodását, és elkerüli a kezelési hibákat és sérüléseket. Kezelőket kínálunk:
- Wafers (EFEM)
- Waffle trays
- Magazinok
Tesztelés
Könnyű programozás
The open Sigma software enables easy programming of total automation steps, positions, and commands. Az automatizálási szerkesztő kamerás vizualizációt és intelligens segédleteket alkalmaz.
Intelligens kamerák
Tekintse meg a láthatatlant akár 3 élő kameraopcióval. A nagy felbontású kamerák, a rugalmas LED-megvilágítás és a fantasztikus képfeldolgozási lehetőségek segítségével képekkel vagy videókkal emelje ki az érdeklődésre számot tartó funkciókat.
Szerszámbeállítás
A pontos szerszámbeállítás elengedhetetlen a megfelelő kötések teszteléséhez. Számos megoldást kínálunk a tökéletes igazításhoz:
- Önbeálló nyírószerszám
- Mély hozzáférés
- Forgó mérőegység
- Koncentricitás korrekció
Fiduciális felismerés
Határozzon meg felismerhető formákat, mintákat vagy jeleket globális vagy helyi referenciaként a pozicionáláshoz és az automatikus szerszámbeigazításhoz.
Vezeték észlelése
A folyamattűrések vagy az alkatrészkezelés miatt a helyükről elsodort alkatrészek és finom osztású vezetékek felismerése.
Elemzés
Osztályozási futás
A Sigma két alternatívát kínál az osztályozás hatékonyabbá és következetesebbé tételéhez:
- A kezelő egy lépésben elvégzi az összes osztályozást egy tesztsorozat után, mikroszkóp vagy offset kamera segítségével.
- A Sigma egy lépéssel tovább tud lépni, és automatikusan meghatározza a hibamódokat (automatikus osztályozás).
Automatikus osztályozás
A teszteredmény-képek meghibásodási módjainak automatikus osztályozása osztályozási segítséggel. Az optikai ellenőrzés az ömlesztett anyag fennmaradó területét az egész százalékában számítja ki.
Képmérés (AOI)
A részletes optikai vizsgálat segít a képmérések elvégzésében vagy a rögzített teszteredmények meghibásodási módjainak azonosításában. A fejlettebb képfeldolgozáshoz, szűréshez, szegmentéshez és az alakzatok észleléséhez használhatja az Automated Optical Inspection (AOI) funkciót.
Adatexportálás
Javítja az adatfeldolgozást az automatikus exportálás és a SECS/GEM segítségével a nyomon követéshez és a control.xporthoz
Könnyű beállíthatóság
- Könnyű hozzáférés a mintához
- Rugalmas LED világítási lehetőségek
- A kezelőket szem előtt tartva tervezték
- Állítható mikroszkóp
- Nincsenek stresszes munkakörülmények
Könnyen kezelhető
- Rugalmas fedélzeti statisztikai folyamatvezérlés (SPC) elemzés
- Egyedi űrlapfunkciók az SPC-kezeléshez
- A szoftvernek egyszerű és szakértői módja van
- Vezérlődiagram és valós idejű erőgrafikonok
- Rugalmas export és SECS/GEM
Moduláris tervezés
- Egyedi szerszámok és munkatartók
- Kezelői szabad berakodási opciók tartók
- Erőteljes kamera opciók
Specifications Sigma Lite
| STAGES | SIGMA |
|---|---|
| X-stage (mm) | 168 |
| Y-stage (mm) | 168 |
| Z-stage (mm) | 168 |
| Axis speed (mm/s) | 5 |
| Resolution linear encoders (backlash free drives) (nm) | 30 |
| Digital temperature correction |  |
| ACCURACY | |
| Accuracy (%) | 0.2 |
| ADC resolution (bit) | 16 |
| Sampling frequency (kHz) | 2 |
| Shear height (step back) accuracy ±1 μm | |
| Programmable landing force down to 5 gf | |
| MECHANICAL | |
| Footprint X (mm) | 620 |
| Footprint Y (mm) | 558 |
| Height (mm) | 608 |
| Weight (± kg) | 80 |
Please contact us for more information and options for your factory. Specifications are subject to change without prior notice.
Standard
Optional
Not available
