Sigma MAG – Magazine handler
Sigma MAG
Magazine handler
Magazine handler
automatizált keret teszteléshez
A Sigma MAG független vezetőkeret- (le)töltővel érkezik a kihangosított kötésteszthez. A tárkezelő kompatibilis az OHT-val és az AGV-vel, és lehetővé teszi többféle típusú anyag felülről és elölről történő betöltését:
- Vezető keretek
- Kazetták
- Magazinok
- PCBs
- Flex
- Csónakszállítók

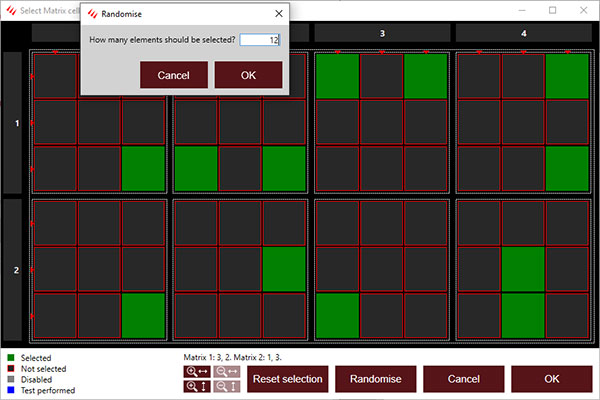

Slot és eszköz kiválasztása
A mátrix programozás lehetővé teszi számos pozíciótípus tesztelését, beleértve az ismétlődő pozíciókat, mint például:
Sorok és oszlopok
Meghatározott vagy véletlenszerű helyek
Előre meghatározott teszthely a SECS/GEM funkciók által vezérelt távoli protokollokból, és így tovább!

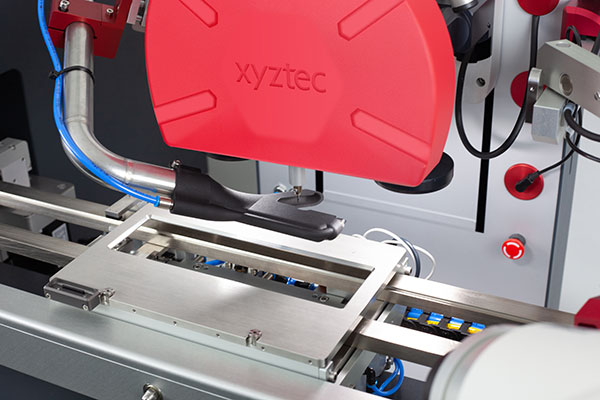

Automatikus szélességbeállítás
A kibővített 600 mm-es X fokozatnak köszönhetően a Sigma MAG akár 100×240 mm-es ólomkeretek elhelyezésére is alkalmas. A gyors, egyszerű és megismételhető átállás érdekében használhatja az automatikus szélességbeállítást.

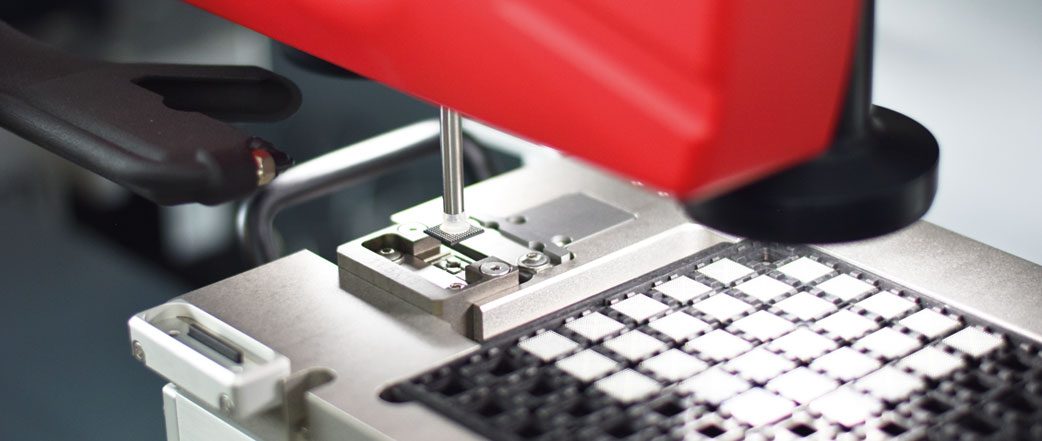

Waffle betöltő (szedd és helyezd el)
Gyorsan tesztelheti az egész waffle a mintákból a kezelő beavatkozása nélkül. A Sigma MAG készüléken beprogramozhat egy gofritálca-töltőt, hogy a mintát vegye ki a gofritálcáról, majd helyezze a mintát a szorítóba, és fordítva.

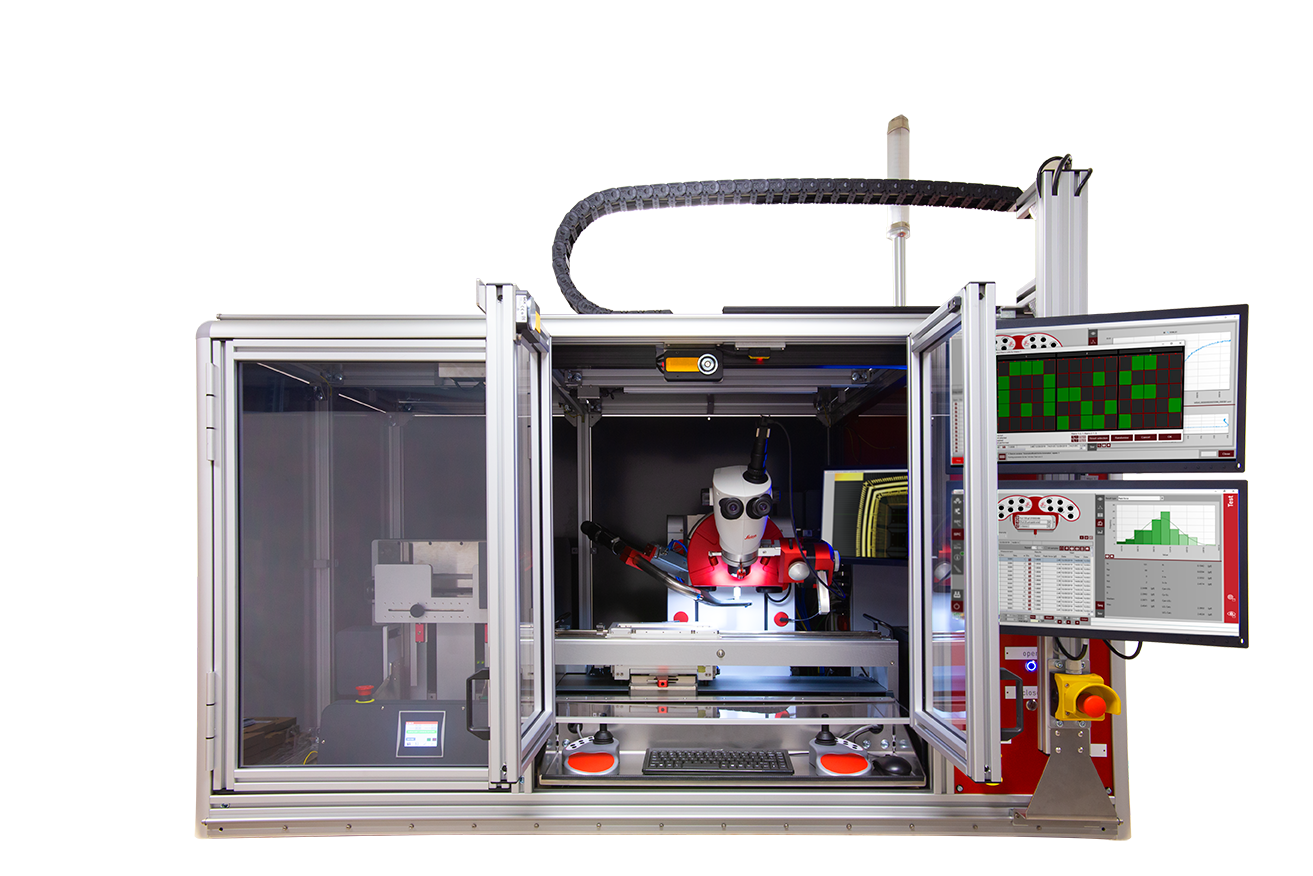

A SEMI S2 esetében kombináljon egy Sigma MAG-ot egy biztonsági szekrénysel
Ez az opció extra biztonságot garantál az automatikus kötésteszt során, és megvédi a kezelőt a mozgó alkatrészektől. A szekrény megfelel a biztonsági és ergonómiai szabványoknak, és távol tartja a vizsgálati törmeléket a tiszta munkakörnyezet biztosítása érdekében.
- Stabil világítás a kamera stabilitása érdekében a félig átlátszó burkolatoknak köszönhetően, amelyek blokkolják a környezeti fényt
- Mobil felhasználói felület az ingyenes elhelyezéshez a teljes szekrényhosszon
- A joystickok, a billentyűzet és az egér mindig elérhetők egy átlátszó, védett és kihúzható fiókban
- Opcionális automatikus rakodás AGV-ről vagy OHT-ról
- CE és TÜV minősítéssel

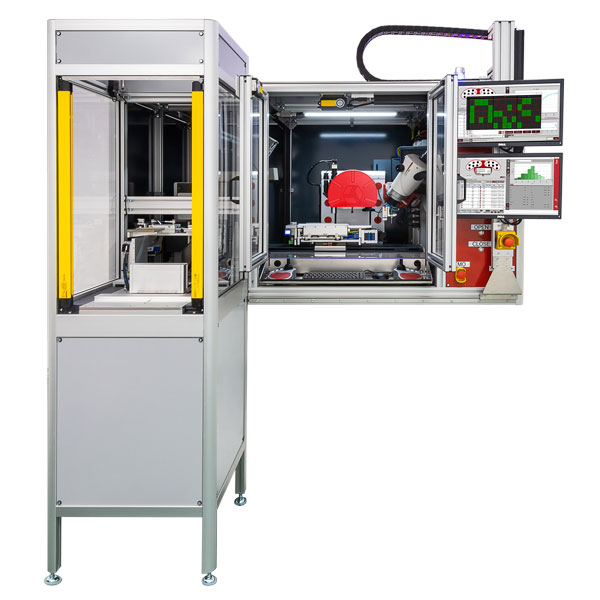

Integráljon Sigma MAG-ot termékcsaládjába
A Loadport a Sigma MAG kiterjesztése a 100×240 mm-es tárak automatikus (ki)kirakodásához kezelői beavatkozás nélkül. A SEMI E84-en keresztül kommunikál, és lehetővé teszi a felül- és elöltöltést:
- Fej feletti szállítás (OHT)
- Automatizált irányított jármű (AGV)
- Vagy manuálisan
A magazin pufferelése még hatékonyabbá teszi a lead keret tesztelését. Lehetőség van több tár betöltésére, hogy a rendszer működjön, és ne legyen leállás a bondtesteren.
A SEMI S2/S8 és GEM 300 szabványoknak való megfelelés növeli a biztonságot
A Sigma MAG-hoz hasonlóan a Loadport is biztonsági burkolattal rendelkezik, és megfelel a SEMI S2/S8 szabványnak. A Loadport eleje nyitott, de biztonsági fényfüggönyök vannak rajta. Amikor a kezelő átnyúl a fényfüggönyön, a rendszer azonnal kikapcsol, hogy garantálja az optimális biztonsági védelmet.
Teljes automatizálás
Kiküszöböli az emberi hibákat és gyártási költséget takarít meg.
Loading
Kezelők
A robotkezelés biztosítja a biztonságos be- és kirakodását, és elkerüli a kezelési hibákat és sérüléseket. Kezelőket kínálunk:
- Wafers (EFEM)
- Waffle trays
- Magazinok
Tesztelés
Könnyű programozás
The open Sigma software enables easy programming of total automation steps, positions, and commands. Az automatizálási szerkesztő kamerás vizualizációt és intelligens segédleteket alkalmaz.
Intelligens kamerák
Tekintse meg a láthatatlant akár 3 élő kameraopcióval. A nagy felbontású kamerák, a rugalmas LED-megvilágítás és a fantasztikus képfeldolgozási lehetőségek segítségével képekkel vagy videókkal emelje ki az érdeklődésre számot tartó funkciókat.
Szerszámbeállítás
A pontos szerszámbeállítás elengedhetetlen a megfelelő kötések teszteléséhez. Számos megoldást kínálunk a tökéletes igazításhoz:
- Önbeálló nyírószerszám
- Mély hozzáférés

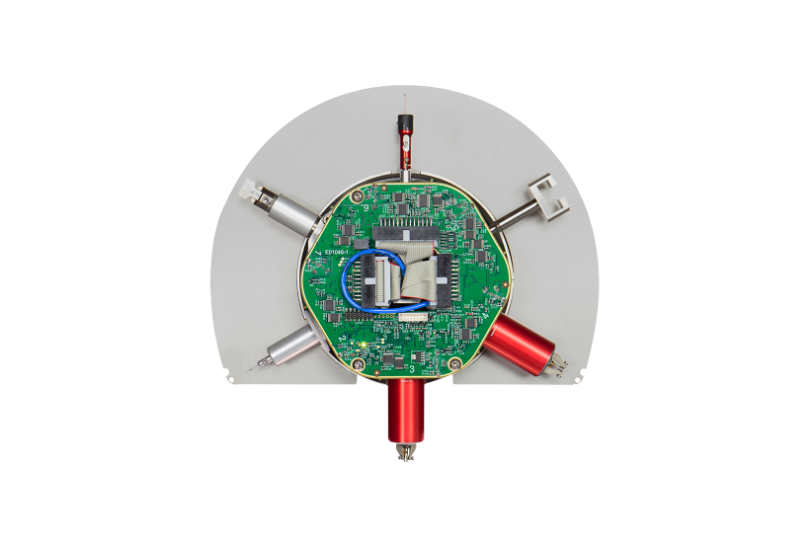

- Forgó mérőegység
- Koncentricitás korrekció
Fiduciális felismerés
Határozzon meg felismerhető formákat, mintákat vagy jeleket globális vagy helyi referenciaként a pozicionáláshoz és az automatikus szerszámbeigazításhoz.
Vezeték észlelése
A folyamattűrések vagy az alkatrészkezelés miatt a helyükről elsodort alkatrészek és finom osztású vezetékek felismerése.
Elemzés
Osztályozási futás
A Sigma két alternatívát kínál az osztályozás hatékonyabbá és következetesebbé tételéhez:
- A kezelő egy lépésben elvégzi az összes osztályozást egy tesztsorozat után, mikroszkóp vagy offset kamera segítségével.
- A Sigma egy lépéssel tovább tud lépni, és automatikusan meghatározza a hibamódokat (automatikus osztályozás).
Automatikus osztályozás
A teszteredmény-képek meghibásodási módjainak automatikus osztályozása osztályozási segítséggel. Az optikai ellenőrzés az ömlesztett anyag fennmaradó területét az egész százalékában számítja ki.
Képmérés (AOI)
A részletes optikai vizsgálat segít a képmérések elvégzésében vagy a rögzített teszteredmények meghibásodási módjainak azonosításában. A fejlettebb képfeldolgozáshoz, szűréshez, szegmentéshez és az alakzatok észleléséhez használhatja az Automated Optical Inspection (AOI) funkciót.
Adatexportálás
Javítja az adatfeldolgozást az automatikus exportálás és a SECS/GEM segítségével a nyomon követéshez és a control.xporthoz
Könnyű beállíthatóság
- Könnyű hozzáférés a mintához
- Rugalmas LED világítási lehetőségek
- A kezelőket szem előtt tartva tervezték
- Állítható mikroszkóp
- Nincsenek stresszes munkakörülmények
Könnyen kezelhető
- Rugalmas fedélzeti statisztikai folyamatvezérlés (SPC) elemzés
- Egyedi űrlapfunkciók az SPC-kezeléshez
- A szoftvernek egyszerű és szakértői módja van
- Vezérlődiagram és valós idejű erőgrafikonok
- Rugalmas export és SECS/GEM

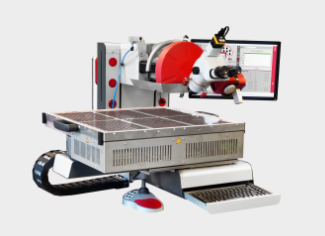

Moduláris tervezés
- Egyedi szerszámok és munkatartók
- Kezelői szabad berakodási opciók tartók
- Erőteljes kamera opciók
Specifications Sigma MAG
| STAGES | SIGMA |
|---|---|
| X-stage (mm) | 600 |
| Y-stage (mm) | 168 |
| Z-stage (mm) | 168 |
| Axis speed (mm/s) | 50 |
| Resolution linear encoders (backlash free drives) (nm) | 30 |
| Digital temperature correction |  |
| ACCURACY | |
| Accuracy (%) | 0.075 |
| ADC resolution (bit) | 24 |
| Sampling frequency (kHz) | 10 |
| Shear height (step back) accuracy ±1 μm | |
| Programmable landing force down to 5 gf | |
| MECHANICAL | |
| Footprint X (mm) | 1800 |
| Footprint Y (mm) | 900 |
| Height (mm) | 1100 |
| Weight (± kg) | 160 |
Please contact us for more information and options for your factory. Specifications are subject to change without prior notice.
Standard
Optional
Not available
