Sigma HF – High force Large area

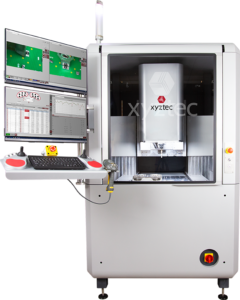

Sigma HF
High force Large area
A világ legerősebb kötésvizsgálói
- Nagy erőhöz és nagy területhez
- Jellemzően IGBT-hez, tápmodulokhoz és akkumulátorokhoz 1000 kgf-ig
- Nagy tengelysebesség
- Mély hozzáférés 80 mm-ig
- SEMI S2 biztonsági szekrény vizuális visszajelzéssel
- Több munkatartó rugalmas elhelyezése
360°-os fejkialakítás

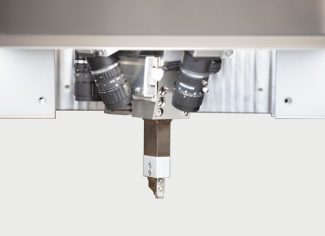

Az egyszerű pozicionálás és programozás akár 5 kamerával is lehetséges egy 360°-ban elforgatható mérőfejen. Ezek a fejre szerelhető kamerák szerszám-kamera eltolás nélkül kaphatók.
Biztonsági szekrény
Ezek a ragasztóberendezések a leggyorsabb sebességgel működnek az iparágban, és mint ilyenek, a legnagyobb figyelmet igénylik a biztonságos működésre.

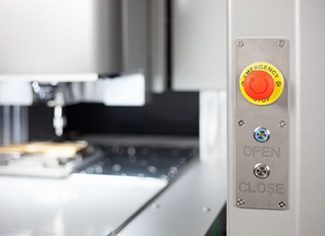

A biztonsági szekrény automatikusan reteszelődik az automatikus teszt során, hogy megvédje a mintákat és a kezelőt a mozgó alkatrészektől. Könnyedén vezérelheti a rendszert a 2 monitorral és egy vészkapcsolóval ellátott mobil felhasználói felületén keresztül. A biztonsági szekrény SEMI S2, és megfelel a biztonsági és ergonómiai szabványoknak.
Vizuális visszajelzés

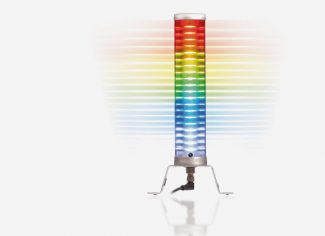

A biztonsági szekrény tetején egy lámpatest található, amely lehetővé teszi a hatékony munkavégzést és több rendszer egyidejű kezelését. Teljesen programozható, és vizuális és hangos visszajelzést ad, ha a rendszernek kezelőre van szüksége.
Rugalmas pozicionálás

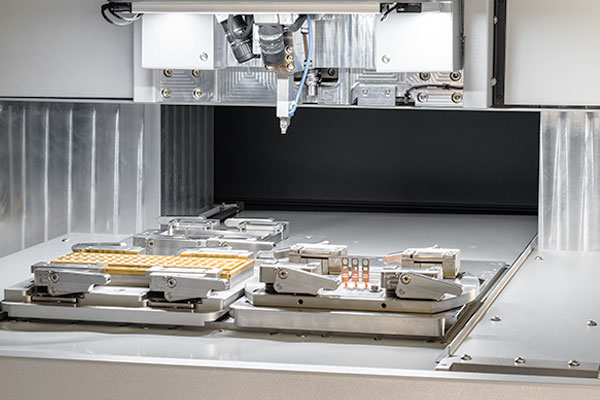

Tesztelje az iparág legnagyobb akkumulátormoduljait. A nagy munkaterület lehetővé teszi több munkatartó egyidejű rugalmas elhelyezését.
Egyedi munkatartó megoldásokat fejlesztünk az akkumulátorokhoz, hogy biztonságos rögzítést, megismételhető pozicionálást és stabilitást biztosítsunk bármilyen kötési teszt során.
Opciók

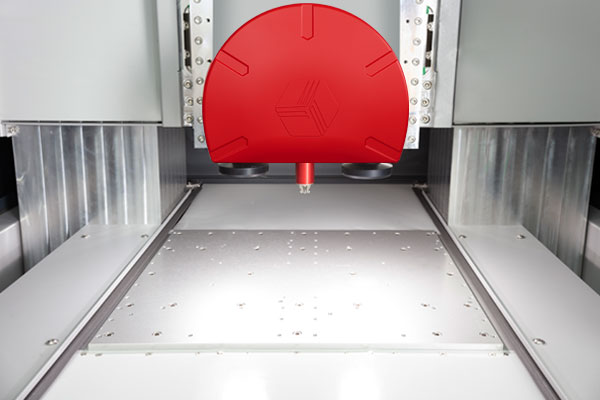

- Extra nagy tárgyasztal a még nagyobb tesztmennyiség érdekében
- Revolver Measurement Unit (RMU)
- Testreszabás
Teljes automatizálás
Kiküszöböli az emberi hibákat és gyártási költséget takarít meg.
Loading
Kezelők
A robotkezelés biztosítja a biztonságos be- és kirakodását, és elkerüli a kezelési hibákat és sérüléseket. Kezelőket kínálunk:
- Wafers (EFEM)
- Waffle trays
- Magazinok
Tesztelés
Könnyű programozás
The open Sigma software enables easy programming of total automation steps, positions, and commands. Az automatizálási szerkesztő kamerás vizualizációt és intelligens segédleteket alkalmaz.
Intelligens kamerák
Tekintse meg a láthatatlant akár 3 élő kameraopcióval. A nagy felbontású kamerák, a rugalmas LED-megvilágítás és a fantasztikus képfeldolgozási lehetőségek segítségével képekkel vagy videókkal emelje ki az érdeklődésre számot tartó funkciókat.
Szerszámbeállítás
A pontos szerszámbeállítás elengedhetetlen a megfelelő kötések teszteléséhez. Számos megoldást kínálunk a tökéletes igazításhoz:
- Önbeálló nyírószerszám
- Mély hozzáférés
- Forgó mérőegység
- Koncentricitás korrekció
Fiduciális felismerés
Határozzon meg felismerhető formákat, mintákat vagy jeleket globális vagy helyi referenciaként a pozicionáláshoz és az automatikus szerszámbeigazításhoz.
Vezeték észlelése
A folyamattűrések vagy az alkatrészkezelés miatt a helyükről elsodort alkatrészek és finom osztású vezetékek felismerése.
Elemzés
Osztályozási futás
A Sigma két alternatívát kínál az osztályozás hatékonyabbá és következetesebbé tételéhez:
- A kezelő egy lépésben elvégzi az összes osztályozást egy tesztsorozat után, mikroszkóp vagy offset kamera segítségével.
- A Sigma egy lépéssel tovább tud lépni, és automatikusan meghatározza a hibamódokat (automatikus osztályozás).
Automatikus osztályozás
A teszteredmény-képek meghibásodási módjainak automatikus osztályozása osztályozási segítséggel. Az optikai ellenőrzés az ömlesztett anyag fennmaradó területét az egész százalékában számítja ki.
Képmérés (AOI)
A részletes optikai vizsgálat segít a képmérések elvégzésében vagy a rögzített teszteredmények meghibásodási módjainak azonosításában. A fejlettebb képfeldolgozáshoz, szűréshez, szegmentéshez és az alakzatok észleléséhez használhatja az Automated Optical Inspection (AOI) funkciót.
Adatexportálás
Javítja az adatfeldolgozást az automatikus exportálás és a SECS/GEM segítségével a nyomon követéshez és a control.xporthoz
Könnyű beállíthatóság
- Könnyű hozzáférés a mintához
- Rugalmas LED világítási lehetőségek
- A kezelőket szem előtt tartva tervezték
- Állítható mikroszkóp
- Nincsenek stresszes munkakörülmények
Könnyen kezelhető
- Rugalmas fedélzeti statisztikai folyamatvezérlés (SPC) elemzés
- Egyedi űrlapfunkciók az SPC-kezeléshez
- A szoftvernek egyszerű és szakértői módja van
- Vezérlődiagram és valós idejű erőgrafikonok
- Rugalmas export és SECS/GEM
Moduláris tervezés
- Egyedi szerszámok és munkatartók
- Kezelői szabad berakodási opciók tartók
- Erőteljes kamera opciók
Specifications Sigma HF
| STAGES | SIGMA |
|---|---|
| X-stage (mm) | 500 |
| Y-stage (mm) | 500 |
| Z-stage (mm) | 200 |
| Axis speed (mm/s) | 500 |
| Resolution linear encoders (backlash free drives) (nm) | 10 |
| Digital temperature correction |  |
| ACCURACY | |
| Accuracy (%) | 1 |
| ADC resolution (bit) | 24 |
| Sampling frequency (kHz) | 10 |
| Shear height (step back) accuracy ±1 μm | |
| Programmable landing force down to 5 gf |  |
| MECHANICAL | |
| Footprint X (mm) | 1200 |
| Footprint Y (mm) | 1200 |
| Height (mm) | 2500 |
| Weight (± kg) | 1350 |
Please contact us for more information and options for your factory. Specifications are subject to change without prior notice.
