Sigma W8 – Wafer bond tester
Sigma W8
Wafer bond tester
Bond tester for wafers 4 – 8 inch
- Bondtester for wafers or at wafer level 4” – 8” (up to 200 mm)
- Teljesen automatikus wafer kötés tesztelő
- X/Y fokozatok X: 370 mm, Y: 370 mm
- Erőtartomány 1 gf – 10 kgf
- Az ütési emelkedés 50 µm-re csökken
Teljes automatizálás
A Sigma kötéstesztelők moduláris felépítésűek, és játékmódosító automatizálási képességekkel rendelkeznek az automatikus betöltéshez, teszteléshez és elemzéshez. A Revolving Measurement Unit (RMU) legfeljebb 6 érzékelőt tartalmaz, amelyek lehetővé teszik a folyamatos tesztelést. A szoftver látást és mély tanulási technológiát tartalmaz az emberi hibák kiküszöbölésére.

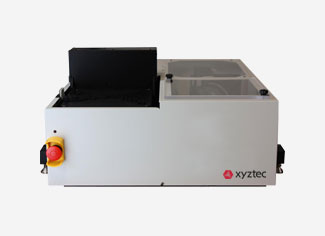

Wafer loader
Integrálja a Sigma W8-at egy független szelet (le)töltővel a kihangosított kötésteszthez. Az ostyakezelő automatikusan betölti, beigazítja és áthelyezi az ostyákat a kazettáról a kötésvizsgálóra. A kazettás leképező érzékeli az üres nyílásokat és biztosítja a biztonságos ostyakezelést.
Emelőcsapok
A rendszer finoman rögzíti a lapos és megvetemedett ostyákat a PID-vezérelt ostyaemelő tüskék puha, rugalmas hegyeivel.

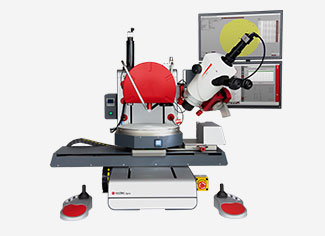

Fejlesztem Sigma W12-re
A Sigma W8 frissíthető a piacvezető Sigma W12 kötéstesztelőre, amely akár 12 hüvelykes (300 mm-es) lapkákat is képes teljesen automatikusan tesztelni. A Sigma W12 600 mm-es X tárgyasztallal rendelkezik, amellyel 20 µm-es ütéseket tesztelhet. A frissítési lehetőség jövőbiztos befektetéssé teszi a Sigma W8-at.
Teljes automatizálás
Kiküszöböli az emberi hibákat és gyártási költséget takarít meg.
Loading
Kezelők
A robotkezelés biztosítja a biztonságos be- és kirakodását, és elkerüli a kezelési hibákat és sérüléseket. Kezelőket kínálunk:
- Wafers (EFEM)
- Waffle trays
- Magazinok
Tesztelés
Könnyű programozás
The open Sigma software enables easy programming of total automation steps, positions, and commands. Az automatizálási szerkesztő kamerás vizualizációt és intelligens segédleteket alkalmaz.
Intelligens kamerák
Tekintse meg a láthatatlant akár 3 élő kameraopcióval. A nagy felbontású kamerák, a rugalmas LED-megvilágítás és a fantasztikus képfeldolgozási lehetőségek segítségével képekkel vagy videókkal emelje ki az érdeklődésre számot tartó funkciókat.
Szerszámbeállítás
A pontos szerszámbeállítás elengedhetetlen a megfelelő kötések teszteléséhez. Számos megoldást kínálunk a tökéletes igazításhoz:
- Önbeálló nyírószerszám
- Mély hozzáférés
- Forgó mérőegység
- Koncentricitás korrekció
Fiduciális felismerés
Határozzon meg felismerhető formákat, mintákat vagy jeleket globális vagy helyi referenciaként a pozicionáláshoz és az automatikus szerszámbeigazításhoz.
Vezeték észlelése
A folyamattűrések vagy az alkatrészkezelés miatt a helyükről elsodort alkatrészek és finom osztású vezetékek felismerése.
Elemzés
Osztályozási futás
A Sigma két alternatívát kínál az osztályozás hatékonyabbá és következetesebbé tételéhez:
- A kezelő egy lépésben elvégzi az összes osztályozást egy tesztsorozat után, mikroszkóp vagy offset kamera segítségével.
- A Sigma egy lépéssel tovább tud lépni, és automatikusan meghatározza a hibamódokat (automatikus osztályozás).
Automatikus osztályozás
A teszteredmény-képek meghibásodási módjainak automatikus osztályozása osztályozási segítséggel. Az optikai ellenőrzés az ömlesztett anyag fennmaradó területét az egész százalékában számítja ki.
Képmérés (AOI)
A részletes optikai vizsgálat segít a képmérések elvégzésében vagy a rögzített teszteredmények meghibásodási módjainak azonosításában. A fejlettebb képfeldolgozáshoz, szűréshez, szegmentéshez és az alakzatok észleléséhez használhatja az Automated Optical Inspection (AOI) funkciót.
Adatexportálás
Javítja az adatfeldolgozást az automatikus exportálás és a SECS/GEM segítségével a nyomon követéshez és a control.xporthoz
Könnyű beállíthatóság
- Könnyű hozzáférés a mintához
- Rugalmas LED világítási lehetőségek
- A kezelőket szem előtt tartva tervezték
- Állítható mikroszkóp
- Nincsenek stresszes munkakörülmények
Könnyen kezelhető
- Rugalmas fedélzeti statisztikai folyamatvezérlés (SPC) elemzés
- Egyedi űrlapfunkciók az SPC-kezeléshez
- A szoftvernek egyszerű és szakértői módja van
- Vezérlődiagram és valós idejű erőgrafikonok
- Rugalmas export és SECS/GEM
Moduláris tervezés
- Egyedi szerszámok és munkatartók
- Kezelői szabad berakodási opciók tartók
- Erőteljes kamera opciók
Specifications Sigma W8
| STAGES | SIGMA |
|---|---|
| X-stage (mm) | 370 |
| Y-stage (mm) | 370 |
| Z-stage (mm) | 168 |
| Axis speed (mm/s) | 50 |
| Resolution linear encoders (backlash free drives) (nm) | 30 |
| Digital temperature correction |  |
| ACCURACY | |
| Accuracy (%) | 0.075 |
| ADC resolution (bit) | 24 |
| Sampling frequency (kHz) | 10 |
| Shear height (step back) accuracy ±1 μm | |
| Programmable landing force down to 5 gf | |
| MECHANICAL | |
| Footprint X (mm) | 620 |
| Footprint Y (mm) | 935 |
| Height (mm) | 608 |
| Weight (± kg) | 100 |
Please contact us for more information and options for your factory. Specifications are subject to change without prior notice.
Standard
Optional
Not available
